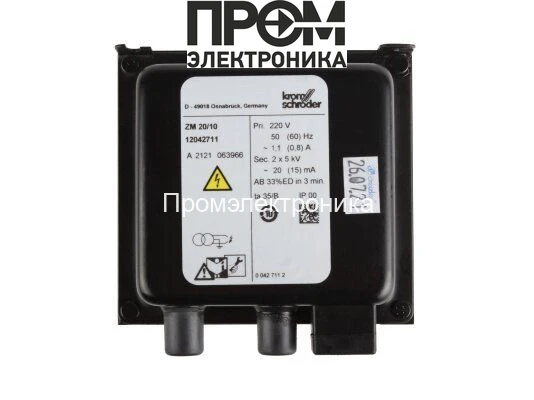

Трансформатор розжига Kromschroder ZM 20/10 12042711

Трансформатор розжига Kromschroder ZM 20/10 12042711 —назначение и область применения

Представленный модуль — трансформатор розжига Kromschroder ZM 20/10 (12042711), промышленного класса, предназначенный для формирования импульсного высокого напряжения поджига в газовых горелочных системах. Его основная функция — генерация импульса поджига 5кВ при токе 20мА с питанием от сети 220В/50Гц для обеспечения инициирования стабильного электрического пробоя в искровом разряде и надежного воспламенения газовоздушной смеси в автоматизированных тепловых агрегатах.

Конструктивные особенности и принцип работы

Устройство выполнено по трансформаторной схеме с высокой диагональной изоляцией и низкоемкостной первичной обмоткой, рассчитанной на питание от синусоидальной сети 220В/50Гц. В первичной цепи реализована система импульсного намагничивания с узлом коммутации, ограничивающим длительность рабочего цикла (ED(DU)=33%). Такое решение снижает тепловую нагрузку на магнитопровод и уменьшает вероятность насыщения сердечника при повторных импульсах поджига.

Высокое выходное напряжение формируется за счет повышающей вторичной обмотки с выводами, выведенными на штекерные разъемы поджига диаметром 6.3мм. Конструкция обмоток и изоляционных прокладок соответствует требованиям по пробивному напряжению и работе в условиях помех от силовой сети. Длина кабеля питания 2000мм упрощает интеграцию в шкафы управления и монтажные коробки без применения дополнительных удлинителей.

Ключевые технические характеристики

• Напряжение поджига 5кВ: достаточное для формирования стабильного искрового промежутка в типичных промышленных горелках; влияет на максимальную длину электрического воздушно-газового зазора и вероятность успешного инициального пробоя при различных давлении и влажности среды.
• Ток поджига 20мА: задает энергию импульса при заданном напряжении; оптимизирован для баланса между надежным пробоем и минимизацией риска повреждения электродов и изоляции.
• Сила тока 1.1А (потребление): характеризует нагрузку на сеть при питании 220В; важно при расчете сечения проводников и защиты цепей питания.
• ED(DU) 33%: указывает допустимую длительность рабочего цикла и необходимость периодического охлаждения; при циклическом работе обеспечивает предотвращение перегрева сердечника и обмоток, влияет на проектирование системы управления циклом розжига.
• Длина кабеля 2000мм и штекер 6.3мм: обеспечивает удобство монтажа и совместимость с типовыми разъемами горелочных блоков, снижая количество монтажных доработок на объекте.
• Класс защиты IP00: отсутствие пылевлагозащиты требует установки в герметичных шкафах или зонах, где исключено воздействие агрессивной среды; влияет на требования к размещению и обслуживанию.
• Производитель Германия: косвенно указывает на применение международных стандартов качества и соответствие промышленным спецификациям по изоляции и электробезопасности.

Сценарии эксплуатации и преимущества

Типовые кейсы использования включают розжиг газовых горелок в промышленных котельных, печных комплексах и энергоустановках с автоматикой горения. Трансмиссия импульса рассчитана на частые циклы розжига при запуске и перезапуске горелочного оборудования, при этом поддерживается совместимость с контроллерами уровня индустриальных стандартов.

• Интеграция в шкафы автоматики: фиксированная длина питания и стандартные штекеры упрощают монтаж и замену модулей без переноса точек коммутации.
• Предсказуемость теплового режима: параметр ED(DU)=33% позволяет проектировать интервалы охлаждения и избежать деградации изоляции при высокочастотных циклах.
• Энергоэффективность импульсной схемы: уменьшает суммарную тепловую потерю и снижает пиковые нагрузки на сеть при многочисленных коммутациях.
• Соответствие промышленным требованиям: конструкция ориентирована на эксплуатацию в стационарных условиях с обязательной защитой от внешних факторов при IP00.

Экспертное заключение

Трансформатор розжига Kromschroder ZM 20/10 12042711 целесообразен для применения в стационарных горелочных системах, где требуется стабильный импульс 5кВ при 20мА и контур питания 220В/50Гц. Модель подходит для систем с циклическим розжигом при условии соблюдения режима ED(DU)=33% и монтажа в защищённой от пыли и влаги зоне. При проектировании установки следует учитывать отсутствие внешней защиты (IP00) и предусмотреть соответствующие шкафы или герметичные отсеки для обеспечения электроизоляционной и эксплуатационной надёжности.
