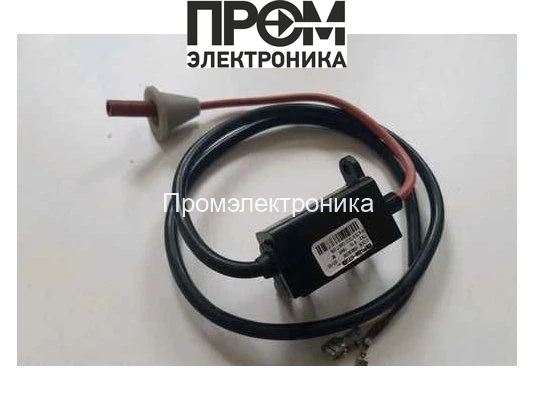

Трансформатор розжига Brahma ST15165(15165)

Трансформатор розжига Brahma ST15165(15165) — назначение и область применения

Трансформатор розжига Brahma ST15165(15165) — электромагнитный преобразователь, предназначенный для формирования высоковольтных импульсов в системах электронного и электроимпульсного поджига промышленных газовых и жидкотопливных горелок. Это устройство класса компонентов горелочного оборудования, используемое в котлоагрегатах и теплогенерирующих установках для обеспечения стабильного воспламенения горючей смеси. Основная функция — генерация электрического разряда заданной амплитуды и длительности для инициирования пламени при подаче топлива и воздуха.

Конструктивные особенности и принцип работы

Конструкция представляет собой корпус с обмотками и ферромагнитным сердечником в изоляционном исполнении. Входная цепь рассчитана на сетевое напряжение 230 В; первичная обмотка выполняет роль питания, вторичная — формирователя высоковольтного импульса через систему изолированных выводов. Принцип работы основан на быстрой коммутации первичной цепи, что вызывает короткий наведённый импульс во вторичной обмотке; импульс поддерживает искру на электроде поджига. Технические параметры обмоток и материал сердечника определяют форму импульса, емкостно-индуктивные характеристики и тепловой режим.

Электрические режимы определяются номинальной мощностью 55 Вт и рабочим током поджига 55 мА, что указывает на рассчитанную энергию импульса и среднюю нагрузочную способность при стандартной рабочей частоте поджига. Кабель питания длиной 560 мм обеспечивает вынесение соединительных выводов и упрощает монтаж. Класс защиты IP00 показывает отсутствие специализированной защиты от проникновения частиц и влаги, поэтому монтаж обязателен в закрытых от внешней среды отсеках с обеспечением электроизоляции и теплоотвода.

Ключевые технические характеристики

• Габариты 7.3×3.5×7 см: компактный форм-фактор снижает требования по монтажному пространству и облегчает интеграцию в типовые горелочные каркасы и монтажные панели.
• Мощность 55 Вт: устанавливает тепловой баланс обмоток при номинальном режиме; влияет на допустимую цикличность включений и тепловую деградацию изоляции.
• Ток поджига 55 мА: задаёт минимальную энергию искрового разряда для устойчивого воспламенения смеси; в практической эксплуатации определяет чувствительность к зазору электрода и качеству газовоздушной смеси.
• Напряжение питания 230 В: совместимость с сетями переменного тока бытового и индустриального назначения; требует защитных схем от перенапряжений и помех.
• Длина кабеля 560 мм: достаточна для типовой разводки в горелочных отсеках, уменьшает потребность в дополнительных удлинителях, но не заменяет экранирование в помехоопасных зонах.
• Класс защиты IP00: необходимость установки в корпусах с требуемым климатическим и пылевым барьером; критично при наружной эксплуатации или в агрессивных средах.
• Масса 0.36 кг и страна изготовления Италия: указывает на используемые материалы и заводской контроль параметров; масса влияет на механическую фиксацию при вибрационных режимах.

Сценарии эксплуатации и преимущества

Устройство применяется в промышленных котлах и печных системах, где требуется повторяемый и контролируемый поджиг топливовоздушной смеси. Типичные кейсы: автоматический поджиг при запуске котла, повторные поджига в ходе циклической работы, резервный поджиг при аварийных остановах. Монтаж возможен в модульных блоках горелки и на монтажных панелях управляющих шкафов с обеспечением прижимного контакта и демпфирования вибрации.

• Стабильность импульса: параметры обмоток и мощность обеспечивают предсказуемую форму разряда при номинальных условиях.
• Компактность: уменьшенные габариты упрощают планирование электрической разводки в замкнутых отсеках.
• Упрощённая интеграция: стандартное напряжение питания и готовый кабель облегчают замену и сервисное обслуживание.
• Соответствие отраслевым требованиям: характер исполнения типичен для компонентов горелочных систем промышленной отопительной техники.

Экспертное заключение

Трансформатор розжига Brahma ST15165(15165) предназначен для задач с требованиями к компактности и предсказуемости импульсных характеристик при эксплуатации в закрытых от внешних воздействий отсеках. Он подходит для циклических режимов поджига с умеренной частотой включений, где критичны стабильность тока поджига и точность расположения электрода. При использовании в агрессивной среде или при наружной установке необходимы дополнительные меры по защите от влаги и пыли. Для оценки ресурса работы следует учитывать тепловую нагрузку и обеспечить защиту от перенапряжений и механических вибраций.
