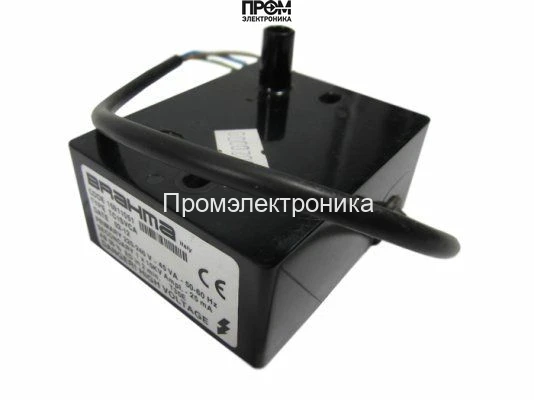

Трансформатор поджига Brahma TD2STPAF

Трансформатор поджига Brahma TD2STPAF — техническое назначение

Трансформатор поджига Brahma TD2STPAF — это специализированный высоковольтный преобразователь для обеспечения электрического поджига топливной смеси в атмосферных и наддувных горелочных устройствах. Класс устройства — электронный трансформатор поджига средней мощности, предназначенный для интеграции в горелочные блоки отопительных и промышленных котельных систем. Основная функция — генерация импульсного высокого напряжения для инициации искрового разряда между электродами поджига.

Конструктивные особенности и принцип работы

Конструкция основана на импульсном высокочастотном источнике, включающем сетевой вход с фильтрацией и согласованием, силовой преобразователь с преобразованием 230 В~ в низковольтную коммутационную ступень и повышающий трансформатор с выводами для двух высоковольтных выходов. Внутри реализованы защитные элементы от обратных перенапряжений и схема ограничения длительности включения (ED/DU).

Принцип работы: при подаче питания силовой модуль формирует серию импульсов высокой частоты, которые через первичную обмотку повышающего трансформатора индуктивно передаются на вторичные обмотки, формируя на выходах 2×12 кВ. Импульсный характер обеспечивает требуемую крутизну фронта для пробоя газовой межэлектродной прослойки при токе поджига ≈30 мА. Параметр ED 50% указывает на максимально допустимый рабочий цикл импульсного режима без перегрева — 50% времени в пределах заданного интервала.

Ключевые технические характеристики

• Напряжение поджига 2×12 кВ: обеспечивает достаточный электрический потенциал для надежного пробоя газовой прослойки при стандартных зазорах электрода до нескольких миллиметров; влияет на допустимый зазор и расположение электродов.
• Ток поджига 30 мА: ограничивает энергию разряда, снижая термическую нагрузку на электроды и уменьшая риск преждевременного износа; критично для долговременной работы при частых циклах включения.
• Мощность 55 Вт: определяет электрическое потребление и тепловыделение в корпусе; при ED 50% требуется расчет теплоотвода и возможность охлаждения в месте установки.
• ED 50% (продолжительность работы): эксплуатационная характеристика, задающая допустимый средний рабочий режим; при длительном непрерывном поджиге требуется резервирование или снижение мощности.
• Штекерные разъемы Ø4 мм: упрощают монтаж, но предъявляют требования к соединителям и изоляции при высоких напряжениях; важен контроль контакта и расстояний до заземления.
• Класс защиты IP00: отсутствие защиты от пыли и влаги; монтаж обязателен внутри защищенных от агрессивной среды корпусов или шкафов с контролируемым климатом.
• Производство — Италия,серия Brahma TD: соответствует отраслевым стандартам для горелочных аксессуаров; совместимость с моделями Baltur указанного списка.

Сценарии эксплуатации и преимущества

Для чего нужен: трансформатор применяется в установках, где требуется надежный искровой поджиг дизельного или газового топлива при автоматическом цикле запуска. Типовые сценарии: интеграция в дизельные горелки Baltur BTL серий 4–20, монтаж в котельных с периодическими циклическими включениями, применение в испытательных стендах для проверки систем розжига.

• Стабильный поджиг при циклической работе: обеспечивает воспламенение при частых циклах включения без дополнительного увеличения мощности.
• Контроль энергии разряда: снижает износ электродов и уменьшает требование к их охлаждению.
• Удобство монтажа: штекерные Ø4 мм — стандартизированный интерфейс для быстрых замен и сервисного обслуживания.
• Соответствие эксплуатационным требованиям: ED 50% и паспортные токи позволяют корректно проектировать систему управления и защиту.

Экспертное заключение

Технически устройство предназначено для задач цикличного искрового поджига при средней мощности и ограниченном рабочем цикле. Рекомендуется использовать в закрытых шкафах или при обязательной защите от агрессивной среды ввиду IP00. Подходит для интеграции в коммерческие и промышленные горелочные установки с требуемым током поджига около 30 мА и рабочим напряжением 2×12 кВ. При проектировании систем уделять внимание теплоотводу, соблюдению минимальных расстояний изоляции и качеству соединений штекерных разъемов.
