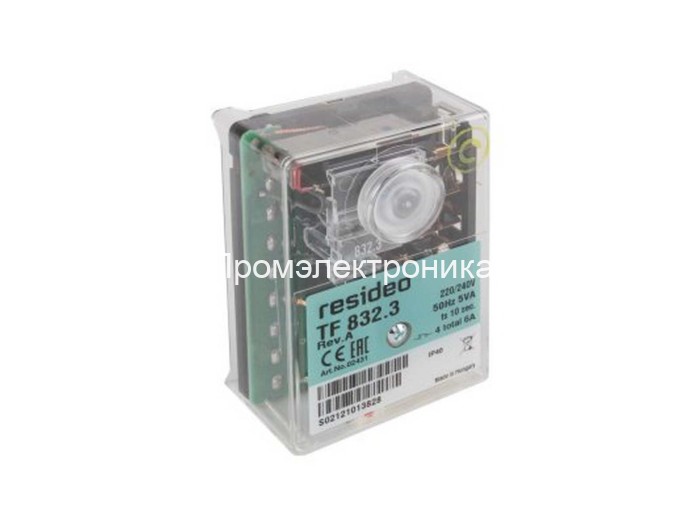

Honeywell (Resideo) TF 832.3

Топочный автомат Honeywell (Resideo) TF 832.3 артикул 02431U — это современный менеджер горения, разработанный для автоматического управления процессами горения в горелках на жидком или газообразном топливе. Данное устройство широко применяется в системах отопления и промышленного сжигания, обеспечивая непревзойденный уровень надежности, безопасности и эффективности. Благодаря использованию в составе высокотехнологичных систем, TF 832.3 позволяет добиться стабильной и точной работы горелочных устройств даже в сложных эксплуатационных условиях.

Компания Промэлектроника является официальным дилером Honeywell (Resideo) и предлагает купить топочный автомат TF 832.3 по выгодной цене. Для получения консультаций, оформления заказа, а также уточнения стоимости и наличия обращайтесь на электронную почту: sales@prom-elec.com.

1. Ключевые преимущества и назначение Honeywell (Resideo) TF 832.3

1. Широкая область применения. Блок управления горением (Resideo) TF 832.3 может работать с горелками на жидком и газообразном топливе. Это делает его востребованным решением для различных отопительных систем и производственных площадок, где требуется автоматическое и безопасное управление процессом горения.
2. Совместимость с известными брендами горелок. Устройство успешно используется с горелками GIERSCH (для них контроллер выпускается под артикулом 7747209795) следующих типов:
   • R20(-L)AE
   • R20-ZS-L
   • R30-AE
   • R30-Z-L

   Также TF 832.3 устанавливается на модели Buderus Logatop DE 2/90 – 170 kW, что свидетельствует о его универсальности и высоком уровне интеграции в различные системы.

3. Поддержка 1- или 2-ступенчатых дизельных горелок. Топочный автомат обеспечивает стабильную работу при расходе топлива до 30 кг/ч и при прерывистом режиме функционирования. Это особенно важно в промышленных условиях и на объектах, где требуется многоступенчатая работа для экономии топлива и поддержания стабильного температурного режима.
4. Высокий уровень безопасности. В Honeywell (Resideo) TF 832.3 реализована защита от низкого напряжения, соответствующая стандарту EN230. Топочный автомат обладает дополнительными функциями блокировки и ручного перезапуска, что повышает общую безопасность оборудования.
5. Прочное исполнение и термостойкий корпус. Устройство заключено в огнестойкий прозрачный пластиковый корпус, который не только защищает внутренние элементы от возгорания, но и упрощает визуальный контроль состояния. Это особенно удобно для сервисного обслуживания и быстрого устранения неполадок.

2. Технические характеристики и особенности

Топочный автомат Honeywell (Resideo) TF 832.3 (артикул 02431U) был создан в соответствии с жесткими европейскими стандартами и нормами, что подтверждает его надежность и долговечность. Ниже перечислены основные технические характеристики и особенности устройства:

1. Диапазон рабочих напряжений:
   - 220 / 240 В (-15…+10%), 50 Гц (40–60 Гц)
   Это означает, что прибор стабильно работает при колебаниях в сети, типичных для промышленных и бытовых электросетей.
2. Потребление энергии:
   - Приблизительно 5 ВА.
   Низкое энергопотребление позволяет сократить эксплуатационные расходы и повысить общую экономическую эффективность системы.
3. Защита по входному предохранителю:
   - 10 А быстродействующий или 6 А с задержкой срабатывания.
   Данный параметр гарантирует своевременную и надежную защиту топочного автомата в случае короткого замыкания или перепадов напряжения.
4. Габариты и масса:
   - Вес вместе с цоколем: около 250 г.
   Устройство отличается компактностью и легкостью, что упрощает монтаж и сервисное обслуживание.
5. Класс защиты:
   - IP 44.
   Топочный автомат устойчив к попаданию брызг воды, что делает возможным установку в помещениях с повышенной влажностью (с соблюдением рекомендаций производителя).
6. Температурный диапазон:
   - Эксплуатация: от 0ºC до +60ºC
   - Хранение: от 0ºC до +60ºC
   При этом не допускается образование льда, попадание воды или конденсация на корпусе. Такие условия гарантируют стабильную работу устройства в умеренном и теплом климате.
7. 2-ступенчатый режим работы:
   - Время после поджига: 2–5 с.
   Это время обеспечивает быстрый запуск горелки и переход в рабочее состояние, что особенно важно для систем, требующих оперативного выхода на заданные параметры горения.
8. Контроль пламени и возможные датчики:
   - Фоторезистор MZ 770 S (для желтого пламени).
   - Инфракрасный датчик IRD 1010.1 (для голубого или желтого пламени).
   - Ультрафиолетовый датчик UVD 970 (в качестве альтернативы).

   Широкий выбор датчиков пламени позволяет адаптировать топочный автомат под различные типы горелок и топлив.

9. Дополнительная система контроля и перезапуска:
   - Термомеханический таймер с компенсацией температурных воздействий.
   - Схема повторного запуска.
   - Ручной перезапуск из положения блокировки с помощью кнопки со встроенным светодиодом, сигнализирующим о неисправностях.

   Все это повышает безопасность и удобство эксплуатации: в случае сбоя пользователь может быстро разобраться в проблеме и восстановить работу.

3. Монтажные особенности и правила установки

Правильная установка и подключение топочного автомата Honeywell (Resideo) TF 832.3 напрямую влияют на безопасность и эффективность работы всей системы горения. Вот ключевые моменты, на которые следует обратить внимание при монтаже и обслуживании:

1. Цоколь и крепление:
   • Центральный крепежный винт фиксирует топочный автомат на цоколе, обеспечивая надежность соединения.
   • Цоколь и сам автомат имеют особое монтажное крепление, исключающее ошибочное подключение при сборке.
2. Клеммы и заземление:
   • На цоколе предусмотрены 3 клеммы заземления, в том числе дополнительный наконечник для заземления горелки.
   • Для подачи нейтрали имеется 3 нейтральные клеммы с фиксированным внутренним соединением к входу нейтрали (клемма 8).
   • Наличие 2 резервных клемм (S1 и S2) повышает гибкость при установке дополнительных модулей или датчиков.
3. Кабельные вводы:
   • 2 отдельных съемных фиксатора кабеля и 2 стационарных выбиваемых отверстия с резьбой PG 11.
   • 2 выбиваемых отверстия снизу, позволяющие удобно организовать электропроводку.

   Такая конструкция упрощает монтаж в разнообразных условиях и уменьшает риск ошибок при подключении.

4. Защита от низкого напряжения:
   • При падении напряжения ниже 160 В топочный автомат блокирует запуск или прерывает подачу топлива, предотвращая некорректный розжиг и возможные аварийные ситуации.
5. Меры предосторожности:
   • Перед установкой и снятием автомата TF 832.3 необходимо обязательно отключить подачу напряжения.
   • Проверка правильности подключения и отсутствие короткого замыкания выполняется строго в соответствии со схемой и рекомендациями производителя.
   • Не превышайте номинал предохранителя, указанного в технических данных (10 А быстродействующий или 6 А с задержкой срабатывания).

4. Ввод в эксплуатацию и техническое обслуживание

Для сохранения гарантийных обязательств и обеспечения максимальной эффективности работы Honeywell (Resideo) TF 832.3 рекомендуется проводить монтаж и обслуживание только квалифицированными специалистами. Компания Промэлектроника как официальный дилер Honeywell (Resideo) предоставляет консультации и сервисную поддержку, что гарантирует правильную установку и дальнейшее сопровождение.

4.1. Важные примечания по безопасности

• Соответствие местным нормам: при работе с любыми топочными автоматами строго соблюдаются местные нормативные акты и правила техники безопасности.
• Проверка соединений: неправильное подключение может стать причиной выхода автомата из строя и повысить риск аварий. Важно сверяться со схемой подключения и рекомендациями производителя.
• Предохранитель: значение предохранителя по току не должно превышать рекомендованное производителем, во избежание повреждений системы.
• Отключение питания: любые манипуляции с топочным автоматом осуществляются только при обесточенной системе.
• Целостность корпуса: вскрытие топочного автомата запрещено. В случае повреждения корпус заменяется новым устройством.

4.2. Функциональный контроль

После установки, а также при регулярном обслуживании рекомендуется проверить корректность работы системы контроля пламени:

1. Запуск с закрытым датчиком пламени: к концу предохранительного времени топочный автомат обязан перейти в блокировку.
2. Запуск с извлеченным датчиком пламени: спустя 20 секунд времени предварительной вентиляции устройство должно перейти в блокировку.
3. Нормальный запуск: при обычном режиме горелки и отключении датчика пламени после старта и окончания предохранительного времени автомат также обязан перейти в блокировку.

Если одна из тестовых процедур не приводит к ожидаемому результату, необходимо проверить схему подключения, чистоту датчика пламени и напряжение питания.

4.3. Устранение неисправностей

• Горелка не запускается:
  - Разомкнута цепь термостата.
  - Ошибки или повреждения в электропроводке.
  - Напряжение в сети ниже допустимого уровня.
• Горелка запускается, но пламя не формируется, и автомат блокируется:
  - Наличие постороннего света на датчике пламени.
  - Отсутствие подачи топлива или искры поджига.
  - Сильное падение напряжения в сети (ниже 160 В).
• Пламя загорается, но по окончании предохранительного времени топочный автомат блокируется:
  - Датчик пламени загрязнен или поврежден.
  - Недостаточный поток света для срабатывания датчика.
  - Слишком низкая чувствительность при использовании IRD 1010.1.

Для точной и быстрой диагностики Honeywell (Resideo) TF 832.3 производитель рекомендует применять специальное проверочное устройство Satronic UP 940 (или аналогичные проверочные инструменты).

5. Где купить Honeywell (Resideo) TF 832.3 и почему выгодно обращаться в Промэлектроника

Если вы хотите купить топочный автомат Honeywell (Resideo) TF 832.3 или получить дополнительную информацию о его особенностях, компания Промэлектроника готова помочь с выбором и предоставить профессиональные консультации. Несколько причин, почему приобретать оборудование у нас — это надежное и удобное решение:

1. Официальный дилер Honeywell (Resideo).
   Промэлектроника имеет прямые соглашения с производителем, что гарантирует оригинальность продукции, актуальную техническую поддержку и доступ к полному ассортименту запчастей.
2. Широкий ассортимент и наличие на складе.
   У нас вы найдете не только TF 832.3, но и другие модели топочных автоматов, датчиков и дополнительных аксессуаров для комплектации вашей системы.
3. Гибкие условия оплаты и доставки.
   Мы предлагаем удобные способы расчета и организуем доставку по всей территории России и соседним странам. Наличие собственного склада позволяет сократить сроки поставок и оперативно обрабатывать заказы.
4. Техническая поддержка и сервис.
   Высококвалифицированные специалисты Промэлектроника помогут на всех этапах — от выбора оптимальной модели топочного автомата для конкретных условий эксплуатации до технического сопровождения и сервисного обслуживания после покупки.
5. Прямой контакт:
   Любые вопросы вы можете задать, написав на почту sales@prom-elec.com — мы оперативно ответим на запросы, уточним специфику вашего проекта и поможем найти лучшее решение.

6. Дополнительные рекомендации по эксплуатации

• Регулярный осмотр и чистка датчика пламени: даже незначительные загрязнения могут стать причиной некорректных срабатываний или блокировок топочного автомата.
• Периодический контроль напряжения в сети: при частых скачках или падениях напряжения рекомендуется использовать стабилизирующие устройства, что убережет TF 832.3 от преждевременного выхода из строя.
• Своевременная замена изношенных деталей: если вам необходимо заменить датчик пламени, предохранитель или другие элементы системы, обращайтесь к официальному дилеру — так вы избежите покупки подделок и сохраните гарантию производителя.
• Плановое сервисное обслуживание: проверка горелочных систем и топочного автомата должна проводиться не реже одного раза в год. Специалисты осуществят тестирование оборудования и убедятся в корректности работы функциональных блоков.

7. Заключение

Honeywell (Resideo) TF 832.3 — это высоконадежный топочный автомат, который разработан для 1- или 2-ступенчатых дизельных горелок производительностью до 30 кг/ч. Его надежность, компактность и многофункциональность подтверждаются сертификацией в соответствии со стандартами DIN 4787 и EN230. Прозрачный огнестойкий корпус, широкие возможности диагностики, простая система монтажа и технического обслуживания делают TF 832.3 оптимальным решением для различных отраслей.

Обращаясь в Промэлектроника, вы получаете качественное обслуживание, гарантию на всю продукцию и профессиональную поддержку по любым техническим вопросам. Мы рады помочь в подборе необходимых комплектующих для вашей горелки или системы отопления, а также предложить удобные условия оплаты и доставки.

Чтобы заказать Honeywell (Resideo) TF 832.3 или узнать актуальную цену, свяжитесь с нами по электронной почте: sales@prom-elec.com. Мы являемся официальным дилером Honeywell (Resideo) и всегда готовы оказать оперативную помощь и предоставить выгодные условия сотрудничества. Задачи любого уровня сложности, связанные с автоматизацией и безопасностью горения, будут решены максимально эффективно с использованием высокотехнологичной продукции Honeywell (Resideo).

Общие ключевые преимущества Honeywell (Resideo) TF 832.3, которые стоит помнить:

• Надежная защита от сбоев и внешних воздействий.
• Универсальность монтажа и совместимость с распространенными марками горелок (GIERSCH, Buderus и др.).
• Соответствие строгим европейским нормам и стандартам безопасности.
• Простота в обслуживании и диагностике с помощью стандартных тестовых приборов.
• Официальная поддержка и гарантия от производителя при покупке у дилера Промэлектроника.

Заказывайте Honeywell (Resideo) TF 832.3 и будьте уверены в стабильной работе вашей горелки и отопительной системы. Обращайтесь к специалистам Промэлектроника и получите полную информацию об условиях поставки, сервисном обслуживании и актуальных акционных предложениях. Сделайте ставку на качество, долговечность и передовые технологии вместе с топочными автоматами Honeywell (Resideo).

По всем вопросам приобретения и консультаций:
sales@prom-elec.com

Промэлектроника — надежный поставщик и ваш партнер в области высококачественных решений для автоматизации отопительных и промышленных систем. Приобретайте оригинальную продукцию Honeywell (Resideo) и наслаждайтесь безупречной работой оборудования.
